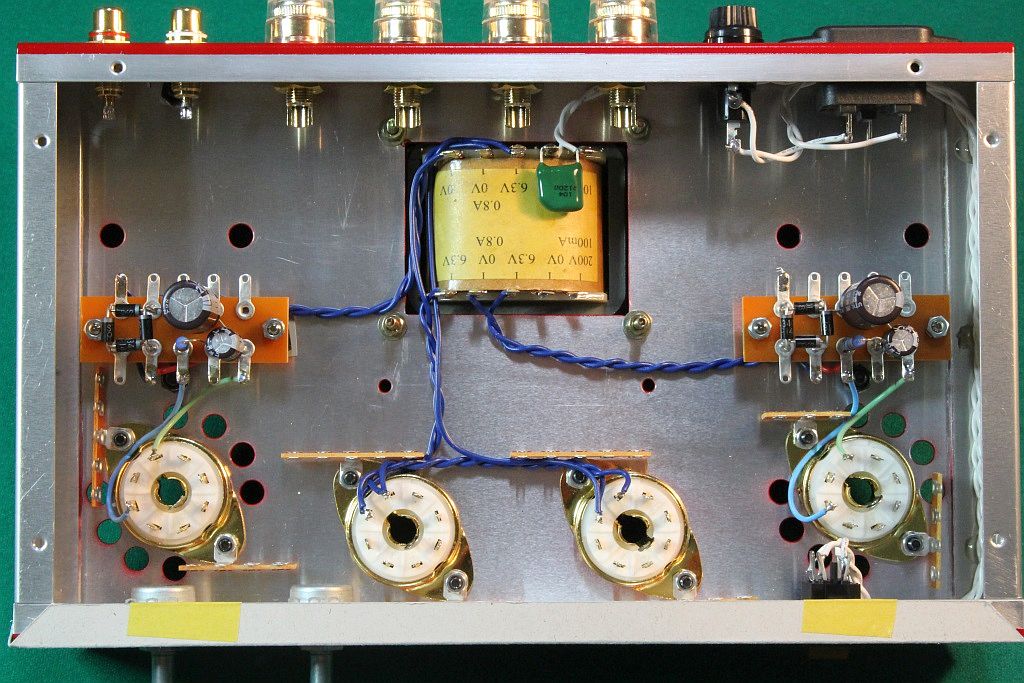

※遠隔地保管のため、出荷に2週間ほどかかる場合があります。ご購入の際はコメントください。☆注☆電源トランスと出力トランスの磁界向きを考えずに実装したため、若干の磁界漏れを拾って少しハムノイズが乗っています。　　　　　　【概要】自作の真空管 シングルアンプです。初段12AU7 直結2段増幅、出力段6S19P コンデンサデカップリングの3段増幅構成です。初段と出力段は内部抵抗の低い（μの低い）ものを敢えて使用しています。特に出力段の6S19Pはソビエトの軍用高信頼送信管で、μ2程度の低増幅ですがその内部抵抗は相当低いです。10年前に作成し4年ほど前まで稼働していましたが、引っ越しとともにお蔵入りし、しばらく電源を入れていません。長期保管のために動作保証は致しかねますが、部品取りとしてご活用いただいてもよろしいかと思います。NEC 12AU7 2本とソビエト？6S19P 2本の中古新品の6S19P を2本お付けします。 アンプ本体と上記真空管のみです。電源ケーブルなどは付属しません。【部品構成について】回路図と設計票のデータを画像添付しますのでご参考にお願いします。【その他特徴】・サイドパネルの木材は「紫檀(ローズウッド)」になります。・設計を簡略化するために全て自己バイアスになります。出力管のバイアス深度が-60Vと深いため、バイアス電流の消費電力に耐えるようセメント抵抗が天板に出ています。(マイナス電源を作りたくなかったため)・スピーカー出力～初段カソード オバーオールNFB前面右側にNFB量切り替えスイッチがあります。中央がNFB無、上下どっちらか忘れましたが、NFB量の違いがあります。※オーバーオールNFBのために初段と２段を直結として位相回転を極力避けるよう設計しました。○スピーカー端子黒はGND、青は16Ω、赤は8Ω、黄は4Ω#真空管#チューブアンプ#シングル#アンプ#東栄変成器#春日無線#12AU7#6S19P
